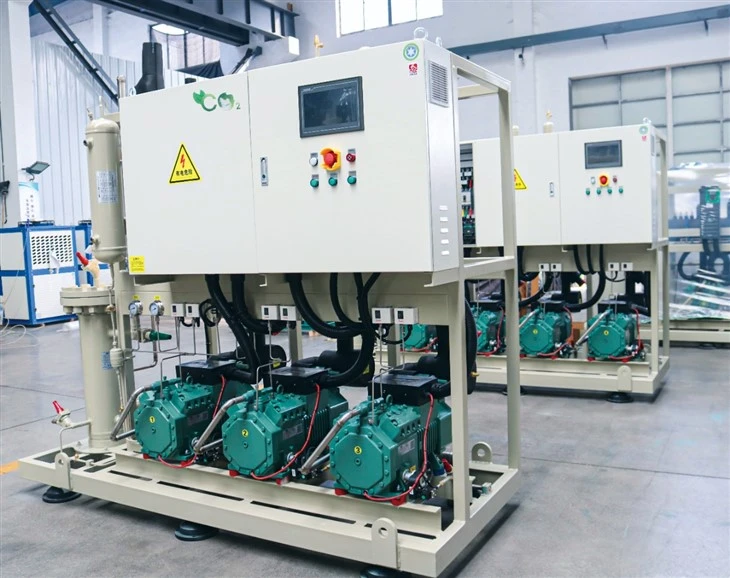

Μονάδα συμπύκνωσης συστήματος Ammonia R717

Απαιτήσεις για ο μονάδα №2 -42 / -10

Η μονάδα συμπιεστή πρέπει να έχει εργοστασιακά σωλήνες και συνδέσεις πλαισίου1, συμπεριλαμβανομένου του διαχωριστή λαδιού, του ψυγείου λαδιού, των βαλβίδων διακοπής, των βαλβίδων, του πίνακα ελέγχου, των βοηθητικών συνδετήρων κ.λπ., τοποθετημένα και ενσωματωμένα στο συνδυασμένο πλαίσιο από χάλυβα βάσης με βαφή.

ο σχεδιασμός της μονάδας σύμφωνα με τα πρότυπα CU TR

πρέπει να είναι χωρίς κραδασμούς, μπορεί να απαιτούνται απορρόφηση κραδασμών (σιλανσιέ) για την αποφυγή κραδασμών, σε αυτήν την περίπτωση περιλαμβάνονται στο πακέτο παράδοσης

100% μη καταστροφική δοκιμή συγκολλήσεων δοχείων πίεσης στο

τουλάχιστον 10% μη καταστροφική δοκιμή των σωλήνων μονάδας

σύνολο επιχειρησιακής τεκμηρίωσης στα ρωσικά

διαθεσιμότητα διπλής βαλβίδας ασφαλείας με βρύση τριών κατευθύνσεων

κατασκευαστής του η μονάδα βιδών (συμπιεστής) - MYCOM

διαθεσιμότητα βαλβίδων διακοπής και ελέγχου που επιτρέπουν την αποσύνδεση της μονάδας από το σύστημα:

• αναρρόφηση (βαλβίδα διακοπής, φίλτρο και βαλβίδα αντεπιστροφής)

• εκκένωση (βαλβίδα αντεπιστροφής)

• είσοδος / έξοδος στο ψυγείο λαδιού θερμόσφαιρας (βαλβίδες διακοπής)

παρουσία αισθητήρων πίεσης στους αγωγούς αναρρόφησης και εκκένωσης της μονάδας, καθώς και πίεση λαδιού (μετά την αντλία και μετά τα φίλτρα)

διαθεσιμότητα αισθητήρων θερμοκρασίας στις γραμμές αναρρόφησης και εκκένωσης της μονάδας, καθώς και θερμοκρασία λαδιού (μετά το ψυγείο λαδιού και στον συλλέκτη λαδιού)

διαθεσιμότητα μετρητών πίεσης με βαλβίδες διακοπής για οπτική παρακολούθηση της πίεσης λαδιού, της αναρρόφησης και της εκκένωσης

Διαθεσιμότητα ξεχωριστών προστατευτικών ρελέ για μείωση/ υπέρβαση πίεσης 1 με χειροκίνητη επαναφορά για χαμηλή και υψηλή (διπλή) πίεση

διαθεσιμότητα ηλεκτρικού λαδιού συστήματος κυκλοφορίας και αναγέννησης

• αντλία

• Θερμοσίφωνας λαδιού με θερμοστάτη

• θερμοστατική 3-βαλβίδα διαδρομής για τη διατήρηση της θερμοκρασίας λαδιού

• Ψύκτη λαδιού θερμοσίφωνα με κέλυφος και σωλήνα σε Tc=+35 βαθμό С (με περιθώριο 10%)

• διαχωριστής λεπτού λαδιού (συμπεριφορά λαδιού όχι περισσότερο από 15 ppm)

• σετ φίλτρων προ-λειτουργίας με εφεδρικές φλάντζες

συνολικές διαστάσεις της μονάδας (μήκος / πλάτος / ύψος, mm): 4100/ 1800/ 2400

Ηλεκτρικός κινητήρας:

• κατηγορία ενεργειακής απόδοσης του ηλεκτροκινητήρα (όχι κατώτερη από IE3)

• ανεμιστήρας εξαναγκασμένου αέρα για ηλεκτροκινητήρα

• δυνατότητα εργασίας με μεταβλητή ταχύτητα και σε συχνότητα 60 Hz

Πίνακας ελέγχου:

διαθεσιμότητα του δικού του ελεγκτή που παρέχει όλες τις λειτουργίες εκκίνησης/διακοπής σε λειτουργία εκτός σύνδεσης και εξ αποστάσεως, συμπεριλαμβανομένων των λειτουργιών ασφαλείας, της προκαταρκτικής ειδοποίησης έκτακτης ανάγκης και του ελέγχου της απόδοσης της μονάδας συμπιεστή

διαθεσιμότητα πίνακα ελέγχου (οθόνη)

Δυνατότητα μετάδοσης δεδομένων Modbus Modbus

τροφοδοσία για τον ελεγκτή, οθόνη, κυκλώματα ελέγχου, συναγερμό και ασφάλεια που υλοποιούνται μέσω UPS με εσωτερική αυτόματη και εξωτερική παράκαμψη σέρβις

δέσιμο καλωδίου της μονάδας συμπιεστή με τον πίνακα ελέγχου σε ένα πλαίσιο που περιλαμβάνεται στη συσκευασία παράδοσης

Έπιπλο ρεύματος με μετατροπή συχνότηταςεεε:

• συμμόρφωση με τις απαιτήσεις CU TR 004/2011

• είσοδος (και έξοδος) καλωδίου στο ερμάριο από κάτω

• μέτρηση ηλεκτρικής ενέργειας στην είσοδο του ντουλαπιού

• Κατασκευαστής μετατροπέων συχνότητας – Danfoss ή ανάλογα ποιότητας

• παρουσία υψηλότερου αρμονικού φίλτρου στον μετατροπέα συχνότητας

• κατασκευαστής ηλεκτρικών και αρθρωτών διακοπτών κυκλώματος 1 και επαφών -- Siemens / ABB / Schneider/ Eaton / Noark ή αναλόγων ίσης ποιότητας

εξαρτήματα stardard

λίστα

Περιγραφή

εξαρτήματα

Μάρκα

Ποσ

1

συμπιεστής (R717)

N200VLD-L

MYCOM

1

2

ηλεκτρομαγνητική βαλβίδα τεσσάρων κατευθύνσεων

SXL{0}}BLN (220V,50HZ)

MYCOM

1

3

βαλβίδα αντεπιστροφής

Fitok

1

4

βαλβίδα διακοπής αναρρόφησης

AMG

1

5

φίλτρο καθαρισμού

ΑΣΦΑΛΕΙΑ

1

6

δίχτυ φίλτρου καθαρισμού

ΑΣΦΑΛΕΙΑ

1

7

βαλβίδα αντεπιστροφής αναρρόφησης

FUSHENG

1

8

οριζόντιος κινητήρας

μετατροπέας P=355KW, 2 πόλοι 50HZ/380V ταχύτητα έως 3600 rpm

TECO

1

9

Ελασματοποιημένοι και εύκαμπτοι σύνδεσμοι

1

συσκευή αναστολής και ανακούφισης πίεσης

1

βαλβίδα διακοπής

AMG

1

2

φίλτρο

με πυρήνα φίλτρου

AMG

1

3

ηλεκτρομαγνητική βαλβίδα

danfoss

1

4

βαλβίδα διακοπής

AMG

1

5

φλάντζα συγκόλλησης

DN15,1/2'

1

σύστημα σωλήνων λαδιού

1

οριζόντιος διαχωριστής λαδιών

LDYFF600A με θερμαντήρα λαδιού, διάταξη προσαρμογής λαδιού, διακόπτη στάθμης λαδιού, διαχωρισμένο λαδιού Λιγότερο ή ίσο με 15 PPM, περάστε 100% μη καταστροφική δοκιμή συγκολλήσεων δοχείων πίεσης

Ηγέτης

1

2

βαλβίδα διακοπής

RVY-15Δ

AMG

1

3

βαλβίδα ασφαλείας

σύνδεση DN20, ανοιχτή πίεση 2,4MPa

2

4

δύο βαλβίδες τριών κατευθύνσεων

1

5

γωνιακή βαλβίδα επιστροφής λαδιού

AMG

1

6

φίλτρο επιστροφής λαδιού

AMG

1

7

βαλβίδα επιστροφής λαδιού

1

8

γωνιακή βαλβίδα επιστροφής λαδιού

AMG

1

9

βαλβίδα διακοπής

AMG

1

10

βαλβίδα αντεπιστροφής

AMG

1

11

φλάντζα συγκόλλησης

1

12

βαλβίδα διακοπής

AMG

2

13

βαρέλι φίλτρου λαδιού

με πυρήνα φίλτρου

ΑΣΦΑΛΕΙΑ

1

14

αντλία λαδιού

M60P

MYCOM

1

15

Ελασματοποιημένοι και εύκαμπτοι σύνδεσμοι

1

16

οριζόντιος κινητήρας

4P-2.2KW,4 πόλοι 50HZ 380V

TECO

1

17

Βαλβίδα γωνίας 90 μοιρών

AMG

1

18

φλάντζα συγκόλλησης

1

19

βαλβίδα διακοπής άμεσου ελέγχου

AMG

1

20

βαλβίδα αντεπιστροφής

danfoss

1

21

ψυγείο λαδιού τύπου κελύφους και σωλήνα

@{0}}/35 μοίρες, το φορτίο ψύξης λαδιού είναι 91,8 KW, σύνδεση λαδιού DN50, αέριο σε DN40\ επιστροφή αερίου DN65

Ηγέτης

1

22

θερμοκρασία λαδιού. βαλβίδα τριών κατευθύνσεων

AMG

1

23

Βαλβίδα διακοπής 90 μοιρών

AMG

1

24

φλάντζα συγκόλλησης

1

Εξαρτήματα Ecomonizer

1

βαλβίδα διακοπής

AMG

1

2

εξοικονομητής τύπου κελύφους και σωλήνα

ανταλλαγή θερμότητας: 83,2 KW, κύρια σύνδεση παροχής υγρού: DN65, αέριο σε DN25 επιστροφή αερίου DN50

Ηγέτης

1

3

βαλβίδα διακοπής

AMG

1

4

φίλτρο

με πυρήνα φίλτρου

AMG

1

5

ηλεκτρομαγνητική βαλβίδα

danfoss

1

6

Βαλβίδα εκτόνωσης ECO

TEA20-20, εύρος:-20 βαθμός / +30 βαθμός

danfoss

1

7

βαλβίδα αντεπιστροφής

AMG

1

8

φίλτρο

με πυρήνα φίλτρου

AMG

1

9

βαλβίδα διακοπής

AMG

1

10

βαλβίδα διακοπής

AMG

1

Εξάρτημα ελέγχου πίεσης & αισθητήρα

1

Ελεγκτής HP/LP

Εγχειρίδιο KP15, LP auto, HP

danfoss

1

2

αισθητήρας πίεσης

AKS33 (μετά αναρρόφησης, εκκένωσης, εξοικονομητής, ρυθμιστής λαδιού, αντλία)

danfoss

5

3

αισθητήρας θερμοκρασίας

AKS21 (αναρρόφηση, εκκένωση, εξοικονομητής, διαχωριστής λαδιού, παροχή λαδιού)

danfoss

5

elecctornices

1

κιβώτιο ελέγχου

Έλεγχος PLC Simens, Κύρια μέρη: schneider, standards σύνδεση Modbus

ΖΕΞΟΥΕ

1

2

Αγγλική οθόνη αφής

10'

MCGS

1
